Memoria del proyecto
Las ideas también
dejan huella.
Las fotos que encendieron la idea. Los dibujos que ayudaron a entenderla. Las versiones que nos trajeron hasta acá.
Primero, la madera.
Después, la noche.
Dos fotografías del antecedente construido por Inti Huasi en 2020. Recuperamos su textura, el juego de diagonales y la presencia del halo. Son una referencia de otra obra; nuestra Chakana de 3 m sigue en desarrollo.
Las fotos no determinan las medidas, las uniones ni la capacidad de la nueva obra. El centro del proyecto actual se mantiene circular.
Imaginar el encuentro.
Recuperamos dos imágenes de atmósfera de la revisión 19. Comunican luz, paisaje y energía de la pista. Son renders conceptuales generados, no fotografías de una instalación terminada ni planos exactos.
Ver también la exploración de metal
Del dibujo
a la mesa de trabajo.
Axonometrías, despieces y secuencias que se pueden abrir, ampliar e imprimir. La revisión de cada archivo queda a la vista para no mezclar piezas de versiones distintas.
Empezá por la guía actual y seguí los enlaces a sus piezas. El catálogo de madera R18.8 es la base vigente; las H3 incorporan la estimación del video en R19.
Las vistas que ordenan el conjunto.
Alzado, planta y perfil de la madera. El archivo vectorial conserva sus proporciones al ampliarlo.
Abrir lámina SVGVer catálogo coordinado →
Un paso, una comprobación.

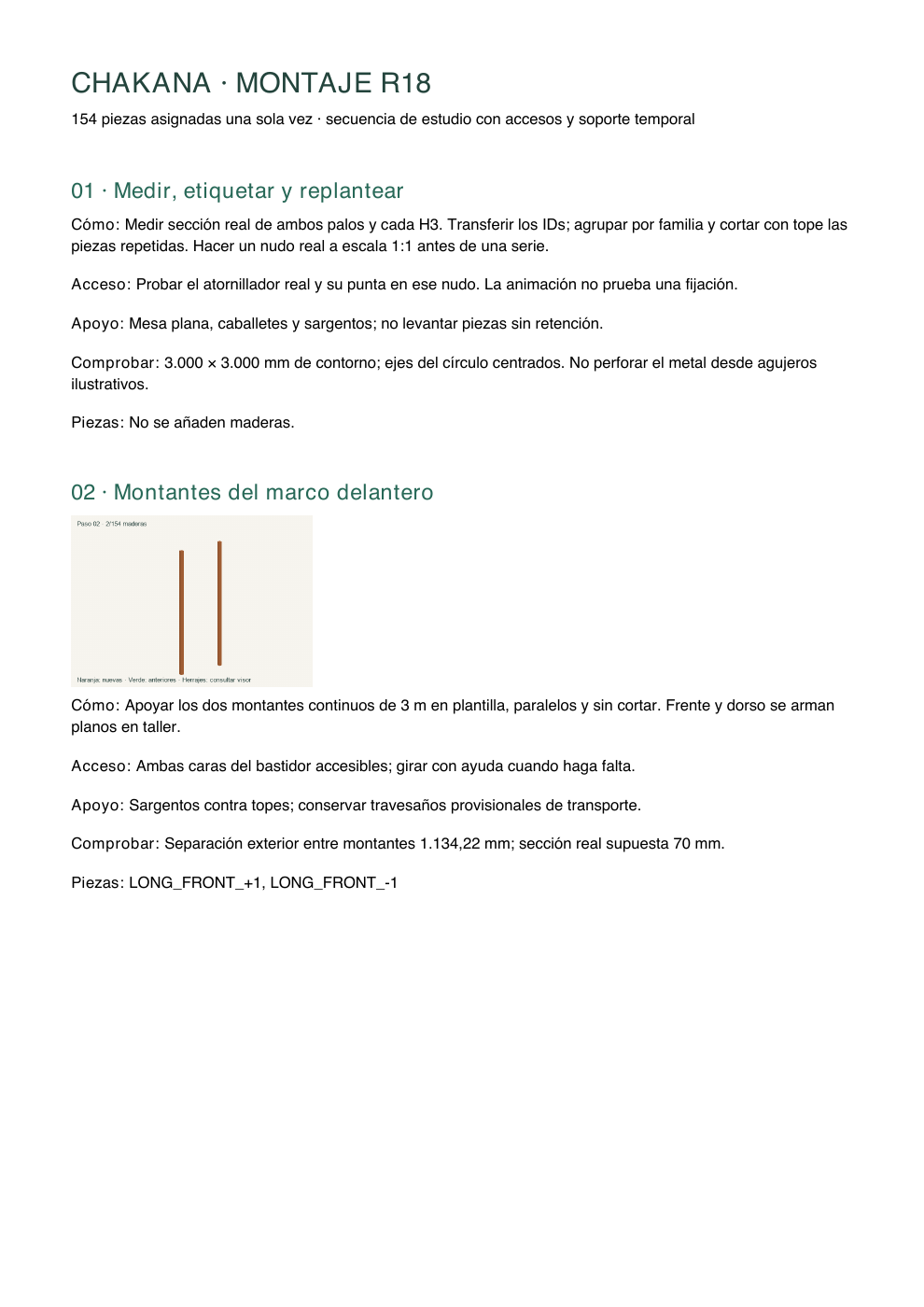

El PDF recuperado reúne 30 pasos en 16 páginas: qué agregar, cómo acceder, dónde apoyar y qué revisar. El taller actual complementa esta secuencia con las revisiones posteriores de herrajes y anclajes.
Abrir cuaderno PDFSeguir las piezas en 3D →Láminas que vale la pena conservar
Recuperamos el juego original de diez láminas A3. Sus secciones, mesa y anclajes pertenecen a aquella versión; la alternativa con lastre fue descartada.
Abrir diez láminas históricas PDF ↓
Una lámina clara para entender la pieza. Las medidas hipotéticas de R13 no sustituyen el relevamiento ni la estimación actual del video.
Abrir lámina histórica PDF ↓ · Ver H3 actual →Imprimir sin deformar
Usá el archivo PDF o SVG, no una captura. Elegí el tamaño de hoja indicado y 100 % o tamaño real cuando la lámina tenga escala física. Desactivá «ajustar a página» y comprobá la barra de escala con una regla. Las axonometrías explicativas no se usan para medir. Los documentos siguen siendo estudios, pendientes de liberar a fabricación.
Los modelos también
son parte del archivo.
Para explorar en pantalla o continuar el trabajo en un programa compatible. Los GLB son modelos de visualización; estos archivos no son STL preparados para impresión 3D.
Madera · 3 m
Modelo base R18 y dibujos coordinados. Es la referencia de madera que utiliza la revisión actual.
Prototipo · 1 m
Modelo R18 a escala 1:3, con 154 piezas y su catálogo por familias. Consultá sus diferencias y pendientes antes de cortar.
Metal · tres módulos
Exploración R19 sin cubierta. Núcleo central y dos alas, con familias y funciones identificadas.
Las dos H3
Convexa y cóncava R19. Modelos estimados a partir del video; dimensiones todavía por medir.
Nada se pierde.
Cada versión, en su lugar.
El archivo permite entender las decisiones. Para comprar, cortar o montar, entrá primero a la documentación actual y sus pendientes.
- V8–V11
La forma, las láminas y el primer taller
Axonometrías acotadas, catálogo de materiales, plantilla, despiece y paquetes. Sus secciones y cantidades cambiaron.
Planos V8 · Catálogo y paquetes V11 · Paquete V11 - R12
La obra dentro de una pista
Escenas de día, atardecer y noche; público opcional y una forma de mostrar el montaje que recuperamos en el visor actual.
Explorar R12 · Imagen de la pista - R13–R14
Menos empalmes, más claridad
Comparaciones de transporte, alas y caras completas; H3 en varias vistas y continuidad del marco central.
Explorar R13 · Explorar R14 - R15–R16
Una forma, distintas construcciones
Madera, metal y fenólico. Aparecen catálogos con vistas 2D/3D y agrupación de piezas idénticas. El metal con tarima es un antecedente descartado.
Explorar R15 · Explorar R16 · Estudio encastrable - R17–R18
Acceso al tornillo, orden y detalle
Auditoría de uniones, nudos T, secuencia de montaje y familias de corte. De acá proviene la base de madera del proyecto actual.
Explorar R17 · Explorar archivo R18 - R19 · actual
Una entrada para toda la obra
Visor compartido, metal en tres módulos, anclajes sin lastre, estimación H3 del video, campaña y energía solar. La biblioteca recupera los mejores materiales sin mezclar revisiones.
Volver a la obra · Estado y límites técnicos
La próxima página
la hacemos juntos.
Seguí los avances, compartí la idea o ayudanos a convertir los planos en madera, luz y encuentro.
