Metal · desarrollo exploratorio

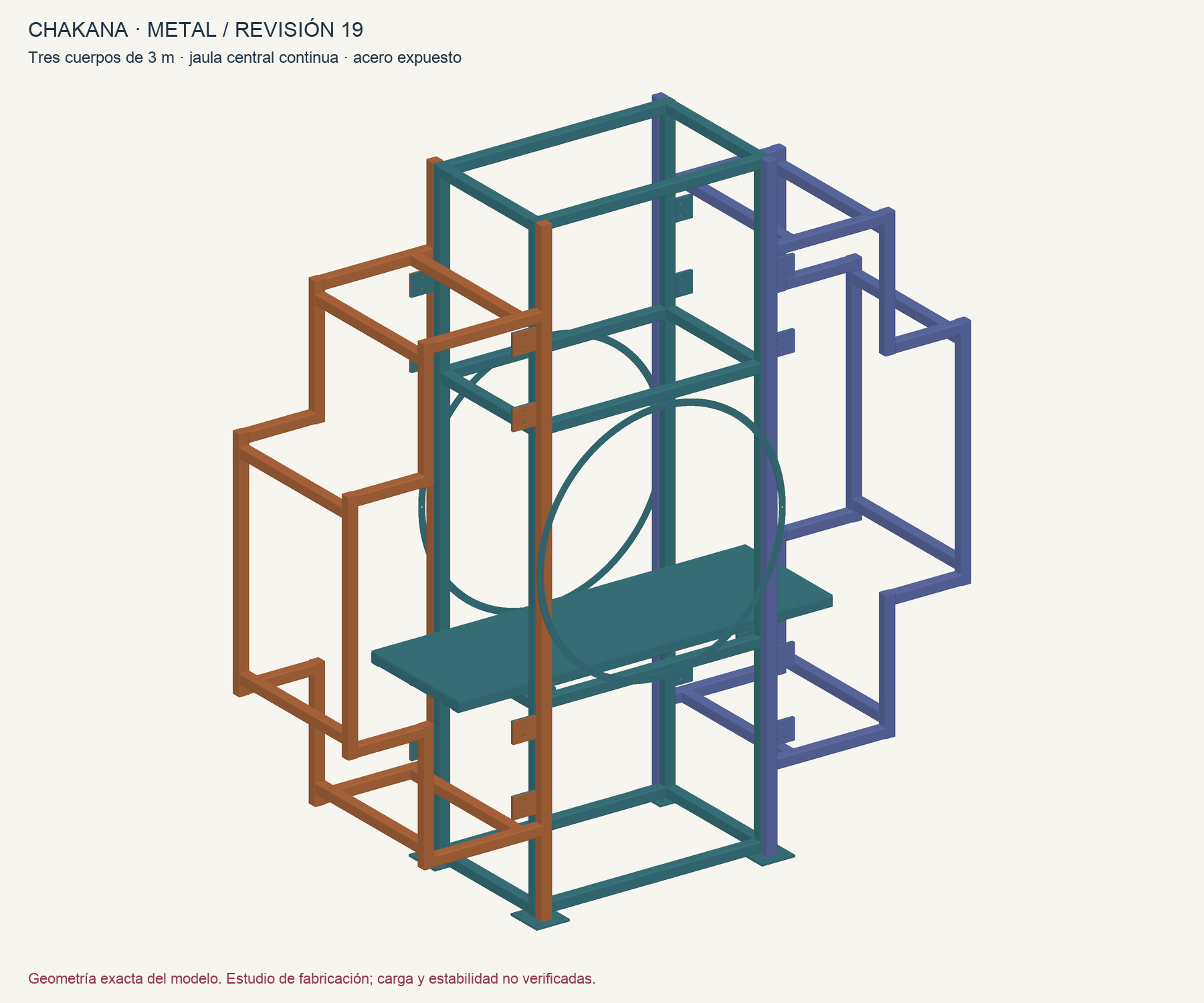

Tres cuerpos.
Una Chakana de 3 m.
Jaula central continua, dos laterales espaciales y centro circular visible. Una estructura descubierta con cortes coordinados.
Estudio de fabricación. Los 8 ocupantes son una hipótesis de cálculo. Faltan resistencia, estabilidad, superficies de pisada y anclajes verificados.
3×3 mcontorno del entramado
374.2 kgacero dibujado; faltan herrajes
12 barras50×50×3,2 mm ·6 m
Presupuesto actualizado
$922.888,80 de tubos con precio publicado y $5.000.000,00 de reservas de planificación. El escenario parcial suma $5.922.888,80; quedan rubros sin precio y no representa una instalación habilitada.
Ver presupuesto completo: materiales, uniones, anclajes y servicios · CSV editable
Geometría que se puede explicar
El marco central mide 1134,216×700×3000 mm. Los laterales tienen 982,892×800×3000 mm. Sus montantes se ordenan en profundidad para evitar duplicar tubos en el mismo lugar.
Un círculoØ1134,216 mm y una jaula interior del mismo ancho no pueden ofrecer simultáneamente una apertura circular libre. Las columnas de 50 mm reducen el ancho libre a 1034,216 mm; la mesa a 1000 mm ocupa la franja inferior. El aro conserva forma circular.
Transporte y armado
| Módulo | Sus tubos | Acero asignado | Modelo |
|---|---|---|---|
| C · Jaula central | 112.71 kg | 197.71 kg | GLB |
| I · Cuerpo izquierdo | 82.12 kg | 88.25 kg | GLB |
| D · Cuerpo derecho | 82.12 kg | 88.25 kg | GLB |
La carga C incluye mesa, aros y bases sueltos; el equipo de izaje y sus puntos de toma requieren diseño. Pies bajo datum agregan 10 mm; placas y aros llevan el fondo instalado a 880 mm. No confundir la jaula de 3 m con su embalaje.
Cortes por barra · Plan completo de 6 m · Piezas, módulos y pasos
Mesa y equipos
Los equipos caben entre los planos de montantes en profundidad. Confirmar cables, ventilación, acceso y ocultación frontal; no se asigna capacidad a la mesa por mostrar equipos.
Cuatro vientos
El producto SpanSet citado aporta datos de amarre del fabricante. El uso como viento, el nudo superior y cada anclaje al suelo necesitan selección y verificación propias. La implantación requiere una zona excluida de circulación.
Coordenadas y ángulos · Fuentes primarias
Soldar y montar, en orden
- Columnas continuas. Replantear cuatro columnas C de 3000 en plantilla; registrar diagonales y escuadra.
- Jaula central. Puntear cierres y retornos entre caras; alternar cordones y medir alabeo tras enfriar.
- Laterales planos. Formar los cuatro contornos sobre plantilla con sus espinas continuas; extremos a tope contra caras.
- Laterales espaciales. Unir F/R con seis retornos por cuerpo, soldados en taller; verificar 800 mm de fondo.
- Orejas y prueba. Presentar los 3 cuerpos en taller; taladrar orejas con plantilla; comprobar llave y colocar 32 M12 provisionales.
- Bases y estabilidad. Ingeniería define bases/suelo, apoyos temporales e izaje. Anclar antes de retirar auxiliares.
- Mesa. Armar marco en taller. Atornillar las 4 orejas al cuerpo C desde abajo con chapa todavía retirada.
- Chapa y aros. Instalar chapa con 12 M8 y aros completos con 4 M8. Inspeccionar toda unión antes de la prueba supervisada.
La memoria desarrolla ubicación, punteo, alternancia, acceso, comprobaciones y secuencia. Garganta, procedimiento de soldadura, tolerancias de aceptación y torque quedan en el plano liberado.
BOM agrupado por material · Corte provisional de planchuela de aros · Verificación independiente de entrega
Todos los herrajes previstos
| Elemento | Cantidad | Uso |
|---|---|---|
| Bulón M12×45 clase 8.8 | 36 | 32 acoples +4 mesa |
| Tuerca M12 compatible | 36 | Acoples y mesa |
| Arandela M12 | 72 | 2 por bulón |
| Tornillo M8×20 | 12 | Chapa de mesa; longitud a confirmar con tuerca remachable |
| Tuerca remachable M8 | 12 | Mesa; rango de agarre compatible con pared 3.2 |
| Tornillo M8×25 +tuerca | 4 | Aros; acceso entre caras de caja |
| Arandela M8 | 20 | 12 mesa +8 aros |
| Cincha con crique trazable, 8 m, 50 mm, LC2500 daN | 4 | Estudio de vientos; fabricante debe admitir aplicación y fuerzas calculadas |
| Punto superior RUD L-ABA3200 daN (candidato) | 4 | Referencia 7902667; selección final y transferencia al tubo pendientes |
| Anclaje de terreno y conexión certificada | 4 | Por seleccionar y ensayar en suelo real |
| Protector de arista para cincha | 8 | Ubicación final según trazado |
| Protección/señalización de vientos | 4 | Una zona por línea |
| Placa receptora/refuerzo de ojo superior | 4 | Cantidad provisional; geometría y masa por ingeniería |
| Fijación placa-suelo, alternativa condicional | 16 | 4 agujeros por placa; tipo, diámetro y uso dependen de fundación |
Las 16 fijaciones de placa al suelo se listan como alternativa condicional: su tipo y uso dependen de la fundación. No sustituyen los 4 anclajes de viento. Los 4 refuerzos de ojos superiores se cuentan, con geometría/masa pendientes.
Fichas de cada pieza
170 piezas · medidas, masa y archivos 2D/3D
| ID | Módulo | Tipo | Largo mm | kg | Archivos |
|---|---|---|---|---|---|
| C_COL_IF | C | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| C_COL_IR | C | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| C_COL_DF | C | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| C_COL_DR | C | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| C_H_1F | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_H_1R | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_P_1I | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| C_P_1D | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| C_H_2F | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_H_2R | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_P_2I | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| C_P_2D | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| C_H_3F | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_H_3R | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_P_3I | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| C_P_3D | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| C_H_4F | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_H_4R | C | tube | 1034.216 | 4.649 | 2D/3D · GLB |
| C_P_4I | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| C_P_4D | C | tube | 600.000 | 2.697 | 2D/3D · GLB |
| I_COL_F | I | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| I_BOR_F01 | I | tube | 517.108 | 2.324 | 2D/3D · GLB |
| I_BOR_F02 | I | tube | 617.108 | 2.774 | 2D/3D · GLB |
| I_BOR_F03 | I | tube | 315.784 | 1.419 | 2D/3D · GLB |
| I_BOR_F04 | I | tube | 1134.216 | 5.098 | 2D/3D · GLB |
| I_BOR_F05 | I | tube | 315.784 | 1.419 | 2D/3D · GLB |
| I_BOR_F06 | I | tube | 617.108 | 2.774 | 2D/3D · GLB |
| I_BOR_F07 | I | tube | 517.108 | 2.324 | 2D/3D · GLB |
| I_COL_R | I | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| I_BOR_R01 | I | tube | 517.108 | 2.324 | 2D/3D · GLB |
| I_BOR_R02 | I | tube | 617.108 | 2.774 | 2D/3D · GLB |
| I_BOR_R03 | I | tube | 315.784 | 1.419 | 2D/3D · GLB |
| I_BOR_R04 | I | tube | 1134.216 | 5.098 | 2D/3D · GLB |
| I_BOR_R05 | I | tube | 315.784 | 1.419 | 2D/3D · GLB |
| I_BOR_R06 | I | tube | 617.108 | 2.774 | 2D/3D · GLB |
| I_BOR_R07 | I | tube | 517.108 | 2.324 | 2D/3D · GLB |
| I_P_01 | I | tube | 700.000 | 3.147 | 2D/3D · GLB |
| I_P_02 | I | tube | 700.000 | 3.147 | 2D/3D · GLB |
| I_P_03 | I | tube | 700.000 | 3.147 | 2D/3D · GLB |
| I_P_04 | I | tube | 700.000 | 3.147 | 2D/3D · GLB |
| I_P_05 | I | tube | 700.000 | 3.147 | 2D/3D · GLB |
| I_P_06 | I | tube | 700.000 | 3.147 | 2D/3D · GLB |
| D_COL_F | D | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| D_BOR_F01 | D | tube | 517.108 | 2.324 | 2D/3D · GLB |
| D_BOR_F02 | D | tube | 617.108 | 2.774 | 2D/3D · GLB |
| D_BOR_F03 | D | tube | 315.784 | 1.419 | 2D/3D · GLB |
| D_BOR_F04 | D | tube | 1134.216 | 5.098 | 2D/3D · GLB |
| D_BOR_F05 | D | tube | 315.784 | 1.419 | 2D/3D · GLB |
| D_BOR_F06 | D | tube | 617.108 | 2.774 | 2D/3D · GLB |
| D_BOR_F07 | D | tube | 517.108 | 2.324 | 2D/3D · GLB |
| D_COL_R | D | tube | 3000.000 | 13.485 | 2D/3D · GLB |
| D_BOR_R01 | D | tube | 517.108 | 2.324 | 2D/3D · GLB |
| D_BOR_R02 | D | tube | 617.108 | 2.774 | 2D/3D · GLB |
| D_BOR_R03 | D | tube | 315.784 | 1.419 | 2D/3D · GLB |
| D_BOR_R04 | D | tube | 1134.216 | 5.098 | 2D/3D · GLB |
| D_BOR_R05 | D | tube | 315.784 | 1.419 | 2D/3D · GLB |
| D_BOR_R06 | D | tube | 617.108 | 2.774 | 2D/3D · GLB |
| D_BOR_R07 | D | tube | 517.108 | 2.324 | 2D/3D · GLB |
| D_P_01 | D | tube | 700.000 | 3.147 | 2D/3D · GLB |
| D_P_02 | D | tube | 700.000 | 3.147 | 2D/3D · GLB |
| D_P_03 | D | tube | 700.000 | 3.147 | 2D/3D · GLB |
| D_P_04 | D | tube | 700.000 | 3.147 | 2D/3D · GLB |
| D_P_05 | D | tube | 700.000 | 3.147 | 2D/3D · GLB |
| D_P_06 | D | tube | 700.000 | 3.147 | 2D/3D · GLB |
| C_COL_IF_TAPA_B | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| C_COL_IF_TAPA_T | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| C_COL_IR_TAPA_B | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| C_COL_IR_TAPA_T | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| C_COL_DF_TAPA_B | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| C_COL_DF_TAPA_T | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| C_COL_DR_TAPA_B | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| C_COL_DR_TAPA_T | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_COL_F_TAPA_B | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_COL_F_TAPA_T | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_COL_R_TAPA_B | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_COL_R_TAPA_T | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_COL_F_TAPA_B | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_COL_F_TAPA_T | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_COL_R_TAPA_B | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_COL_R_TAPA_T | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_F02_TAPA_1 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_F02_TAPA_2 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_F04_TAPA_1 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_F04_TAPA_2 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_F06_TAPA_1 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_F06_TAPA_2 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_R02_TAPA_1 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_R02_TAPA_2 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_R04_TAPA_1 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_R04_TAPA_2 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_R06_TAPA_1 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| I_BOR_R06_TAPA_2 | I | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_F02_TAPA_1 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_F02_TAPA_2 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_F04_TAPA_1 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_F04_TAPA_2 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_F06_TAPA_1 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_F06_TAPA_2 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_R02_TAPA_1 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_R02_TAPA_2 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_R04_TAPA_1 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_R04_TAPA_2 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_R06_TAPA_1 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| D_BOR_R06_TAPA_2 | D | cap | 0.000 | 0.048 | 2D/3D · GLB |
| J_IF1_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IF1_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IF2_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IF2_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IF3_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IF3_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IF4_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IF4_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR1_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR1_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR2_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR2_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR3_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR3_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR4_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_IR4_I | I | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF1_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF1_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF2_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF2_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF3_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF3_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF4_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DF4_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR1_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR1_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR2_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR2_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR3_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR3_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR4_C | C | plate | 0.000 | 0.671 | 2D/3D · GLB |
| J_DR4_D | D | plate | 0.000 | 0.671 | 2D/3D · GLB |
| BASE_IF | C | plate | 0.000 | 2.181 | 2D/3D · GLB |
| BASE_IR | C | plate | 0.000 | 2.181 | 2D/3D · GLB |
| BASE_DF | C | plate | 0.000 | 2.181 | 2D/3D · GLB |
| BASE_DR | C | plate | 0.000 | 2.181 | 2D/3D · GLB |
| MESA_H_F | C | tube | 1800.000 | 8.091 | 2D/3D · GLB |
| MESA_H_R | C | tube | 1800.000 | 8.091 | 2D/3D · GLB |
| MESA_P_I | C | tube | 500.000 | 2.248 | 2D/3D · GLB |
| MESA_P_D | C | tube | 500.000 | 2.248 | 2D/3D · GLB |
| MESA_P_m 475 | C | tube | 500.000 | 2.248 | 2D/3D · GLB |
| MESA_P_0 | C | tube | 500.000 | 2.248 | 2D/3D · GLB |
| MESA_P_475 | C | tube | 500.000 | 2.248 | 2D/3D · GLB |
| MESA_TAPA_FI | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| MESA_TAPA_FD | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| MESA_TAPA_RI | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| MESA_TAPA_RD | C | cap | 0.000 | 0.048 | 2D/3D · GLB |
| MESA_J_IF_C | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_J_IF_M | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_J_IR_C | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_J_IR_M | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_J_DF_C | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_J_DF_M | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_J_DR_C | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_J_DR_M | C | plate | 0.000 | 0.392 | 2D/3D · GLB |
| MESA_CHAPA | C | plate | 0.000 | 25.416 | 2D/3D · GLB |
| ARO_F | C | ring | 0.000 | 4.302 | 2D/3D · GLB |
| ARO_BRAZO_FB | C | plate | 0.000 | 0.065 | 2D/3D · GLB |
| ARO_OREJA_FB | C | plate | 0.000 | 0.033 | 2D/3D · GLB |
| ARO_BRAZO_FT | C | plate | 0.000 | 0.065 | 2D/3D · GLB |
| ARO_OREJA_FT | C | plate | 0.000 | 0.033 | 2D/3D · GLB |
| ARO_R | C | ring | 0.000 | 4.302 | 2D/3D · GLB |
| ARO_BRAZO_RB | C | plate | 0.000 | 0.065 | 2D/3D · GLB |
| ARO_OREJA_RB | C | plate | 0.000 | 0.033 | 2D/3D · GLB |
| ARO_BRAZO_RT | C | plate | 0.000 | 0.065 | 2D/3D · GLB |
| ARO_OREJA_RT | C | plate | 0.000 | 0.033 | 2D/3D · GLB |
Comparación con lo anterior
v 18 ·2 volúmenes · v 18 ·4 paneles · Madera ·comparación de centro 4×4
La revisión 19 agrega continuidad y reduce a 16 interfaces principales entre cuerpos. Aumenta el peso; las masas anteriores no incluyen el mismo conjunto de piezas. No equivale a mayor capacidad demostrada.
