CHAKANA

¿Cuatro palos de 3 metros?

Dos ya existen en el dorso. Otros dos en el frente cruzarían el círculo si se guardan dentro del contorno, o sobresaldrían 70 mm de los tallos superior e inferior si se dejan tangentes por fuera. Recomendamos dos postes de 3.000 mm y dos espinas frontales continuas de 2.268,43 mm. Mantienen la silueta y el hueco circular.

El círculo tiene Ø1.134,22 mm. La opción interior deja solo 994,22 mm de ancho libre en el centro. La exterior cambia el contorno visible. Este estudio es geométrico; requiere diseño resistente de nudos, arriostres y anclajes.

Las verticales siguen hasta los escalones.

Los dos lados verticales del cuadrado ya son las espinas de 2.268,43 × 70 × 70 mm. Se conectan a tope con cuatro horizontales de escalón acortados 70 mm. Los dos travesaños propios del cuadrado miden 1.134,22 mm. Así hay cuatro esquinas de dos ejes con escuadras H2 en estudio; no se inventa un tercer brazo.

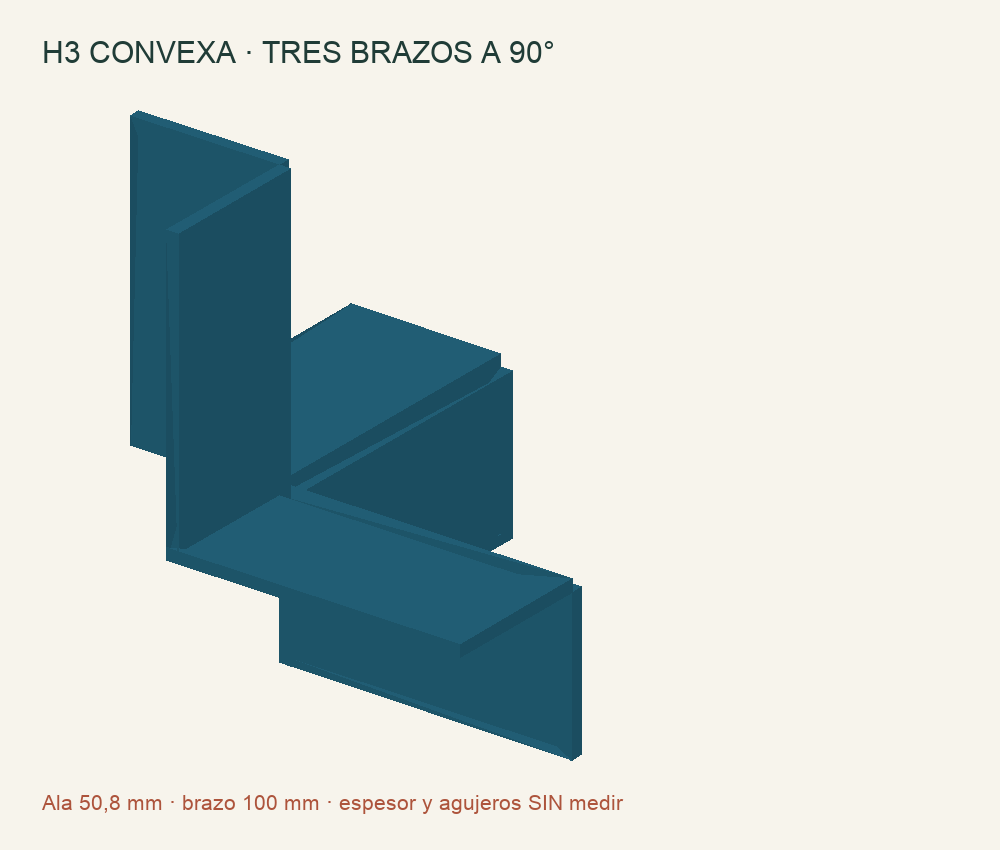

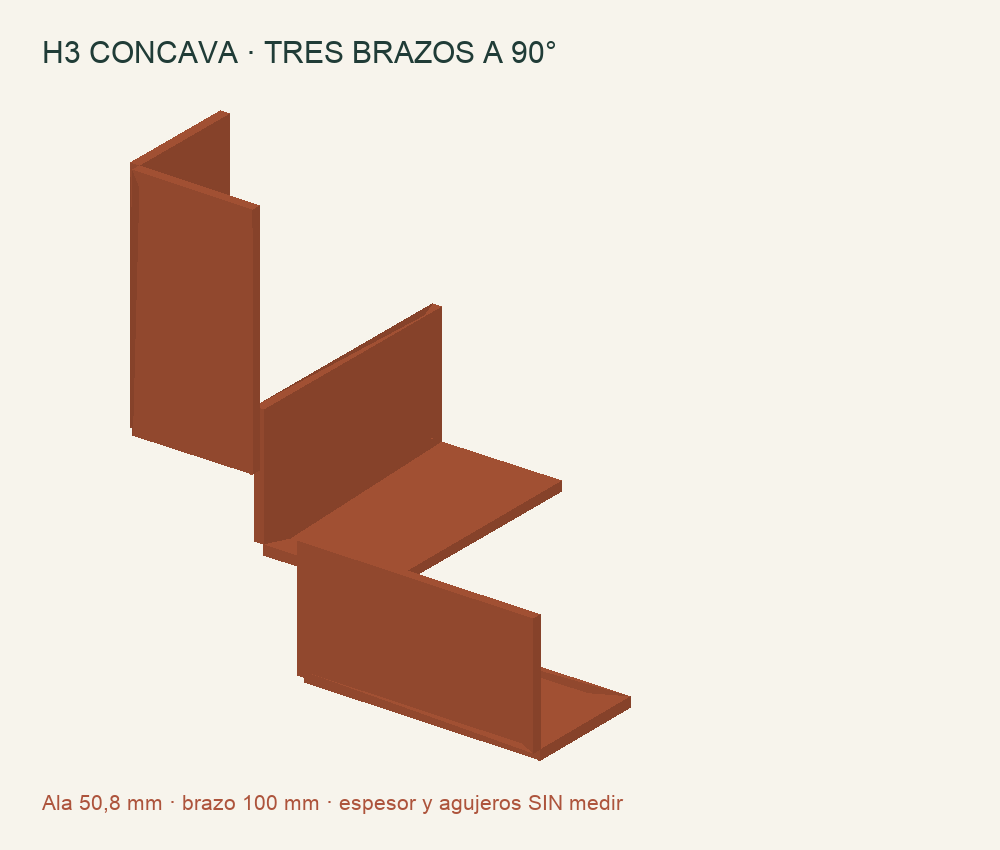

Una H3 convexa. Una H3 cóncava.

Ambas se estudian con tres brazos ortogonales, perfil L de ala 50,8 mm y brazo de 100 mm. En la convexa las alas abrazan las caras exteriores del nudo; en la cóncava cambian a las caras interiores. El modelo usa 4 mm de espesor solo para visualizar: hay que medir espesor, agujeros, soldaduras, sección real del palo y mano de cada pieza antes de cortar o fabricar herrajes.

Mapa de uso: 12 convexas y 8 cóncavas por cara; 24 + 16 candidatos en toda la obra. Cuatro convexas coinciden con el cierre de alas. Es un mapa de interfaz, no una lista de compra: puede haber un nudo resuelto con otra placa o tornillería según cálculo y acceso real.

Ver dónde va cada unión.

El modelo usa las mismas 154 piezas que los planos de corte. Se puede aislar cada cara, los 20 separadores, el cuadrado, las alas y la mesa; alternar H3 convexas/cóncavas y mostrar las cuatro H2.

Abrir visor a pantalla completa

Comparación de transporte: cuatro alas planas conservan los palos de borde enteros; dos marcos de 3 × 3 m reducen cierres en sitio pero requieren maniobra especial; ocho cuadrantes añadirían ocho cortes y empalmes. Las H3 de 3 ejes no resuelven por sí solas los empalmes rectos.

Cada pieza, en 3D y acotada.

154 IDs y 47 tipos geométricos idénticos. El visor aísla un sólido del mismo GLB de la obra, muestra X/Y/Z, sección, longitud y acceso a su SVG físico 1:1 y a todas sus coordenadas. La optimización preliminar de barras de 3.050 mm usa 21 barras 3×3 más 2 de reserva, y 4 barras 4×4 más 1 de reserva; depende de la sección real y del espesor de corte.

Abrir catálogo 3D154 IDs · CSVBarras y reservas · CSVPaquete de planos y modelos

Estas plantillas son geometría de estudio, no orden de corte liberada. Medir madera real y puntera H3, detallar tornillos y placas, confirmar tolerancias y revisar el sistema completo con profesional competente antes de producción.

Primero, una Chakana de 1 metro.

Replica contorno, círculo, profundidad, cuadrado con espinas y mapa de uniones, sin mesa DJ. El herraje grande no escala: la maqueta usa plantillas de cartón a 1:3 para estudiar secuencia y acceso.

Imagen de ambiente

Referencia conceptual de materialidad, público e iluminación. Para medir, cortar y montar usar únicamente los planos y el modelo acotado de esta revisión.

El modelo geométrico no verifica resistencia ante trepada accidental, viento, anclajes, lluvia o quema. Los herrajes mostrados son estudios dimensionales con agujeros y espesor reales por medir. La seguridad requiere cálculo y revisión independiente antes de uso.
