T29×20
Separadores de profundidad
70 × 70 mm · largos 640 mm
Identificar todas en 3D ↗Tandil / arte, taller y encuentro / revisión 16
Madera que
se enciende.
Una Chakana de tres metros. Un círculo para el DJ. Una pista que se reúne alrededor de la luz.
3.000 × 3.000 mm · círculo Ø1.134,22 mm154 piezas · 34 familias de madera · 2 secciones estructuralesAnteproyecto coordinado. Fabricación pendiente de verificar uniones y cálculo.
01 / recorrer y comprender
La experiencia.
El armado.
Recuperamos el paisaje y la composición de luces de la v12 con la geometría vigente. Activá DJ y público; recorré el amanecer, el día, el atardecer y la noche.
Arrastrá para girar · desplazá para acercarte · clic en una pieza para identificar sus iguales.Abrir a pantalla completa ↗
La escena y el montaje comparten exactamente el mismo GLB. Personas, sonido y paisaje son referencias visuales; la animación LED no es una predicción fotométrica ni un cómputo de compra.
02 / Versión de madera
Menos diferencias.
Más repetición.

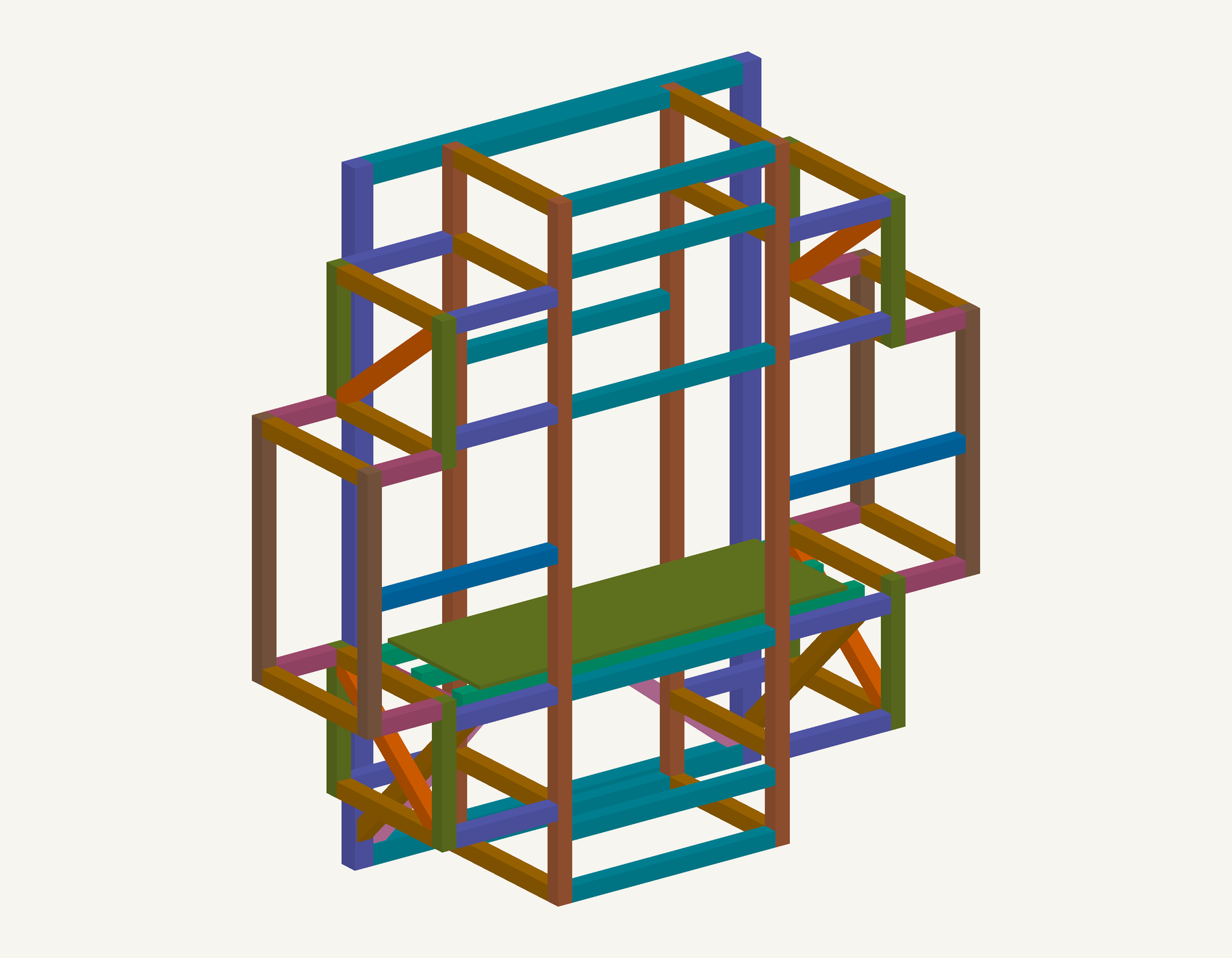

Cuatro palos 3×3 de 3000 mm, dos por cara, además de dos postes posteriores 4×4 de 3000 mm. Los montantes forman también los lados del marco central: se eliminan empalmes en esas líneas.
Diez travesaños comparten el mismo largo de 994,22 mm. Los veinte separadores entre caras son iguales, de 640 mm. Se añaden cuatro diagonales laterales iguales para vincular frente y dorso.

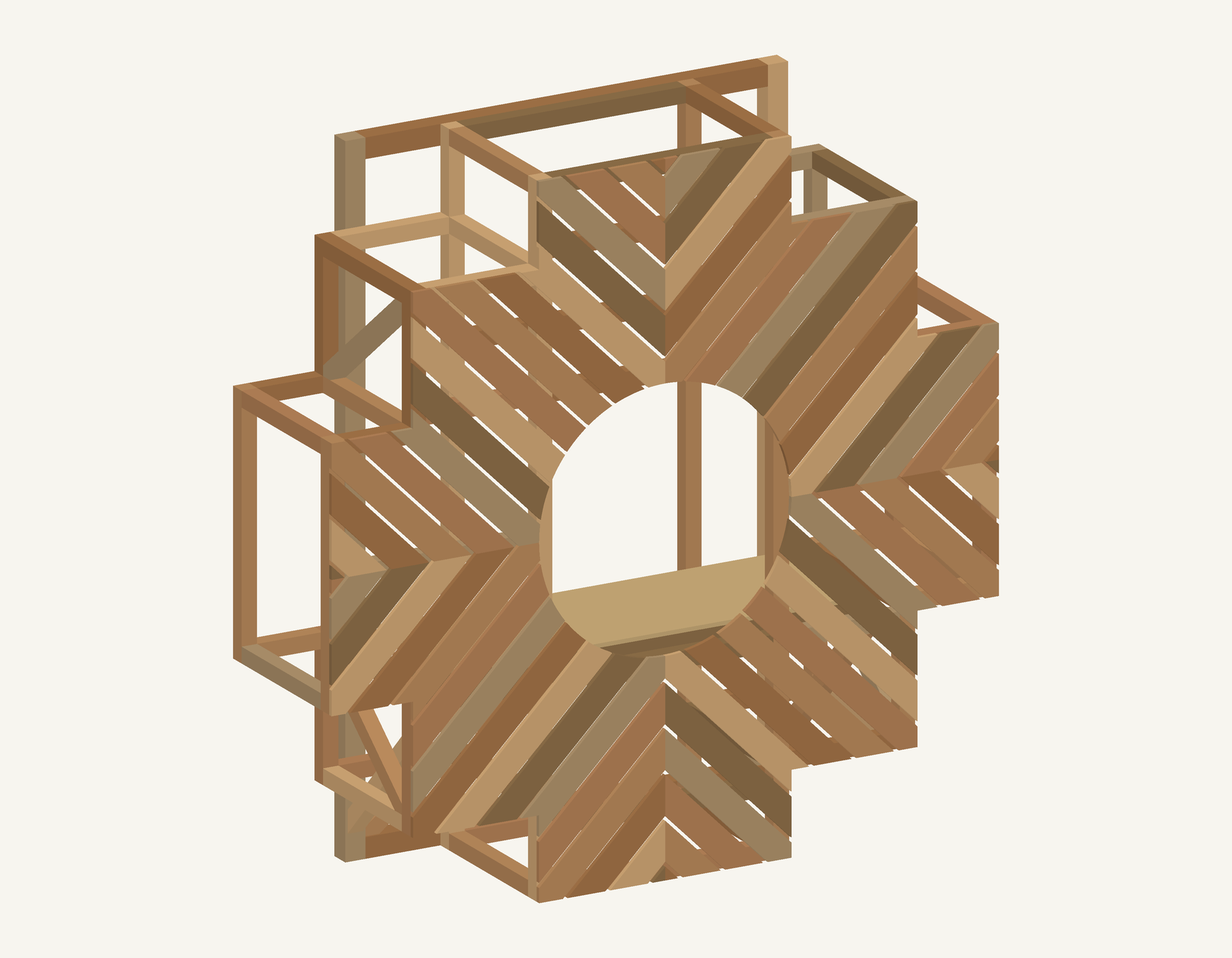

El revestimiento conserva el círculo de Ø1134,22 mm. Tal como se acordó, los montantes quedan detrás de sus bordes y ocupan 70 mm a cada lado; el ancho libre horizontal es 994,22 mm.
3 × 3 mfachada154piezas34familias únicas
La referencia es la silueta Tawa Chakana de Wikimedia, normalizada a 3000 mm y simetrizada. Es una interpretación geométrica documentada, no una proporción histórica universal. La fachada, el bastidor y sus elementos funcionales se distinguen: la mesa y los apoyos posteriores no tienen simetría en todos los ejes.
La revisión geométrica reunió 45 códigos anteriores en 34 familias de perfil equivalente a resolución de 0,01 mm. Se conservan los 154 IDs y sus ubicaciones. Los dibujos canónicos actualizan cantidad y equivalencias; ninguna pieza se acortó para lograr esta simplificación.
03 / catálogo canónico
Una pieza, todas sus posiciones.
El dibujo se muestra junto a su cantidad. En el visor podés destacar una familia completa, aislarla y volver al conjunto. Los colores ayudan a leer; el código y los IDs confirman la pieza.
T36×4
Montantes continuos 3×3
70.00 × 70 mm · largos 3000 mm
Identificar todas en 3D ↗T31×10
Travesaños y marco central
70.00 × 70 mm · largos 994.22 mm
Identificar todas en 3D ↗04 / el encuentro entre piezas
Ver el herraje.
Entender el apoyo.
Las H3 ahora tienen volumen, orientación y tamaño físico en el montaje. Al elegir un nudo se identifican sus maderas, se acerca la cámara y se puede inspeccionar el encuentro sin la fachada.

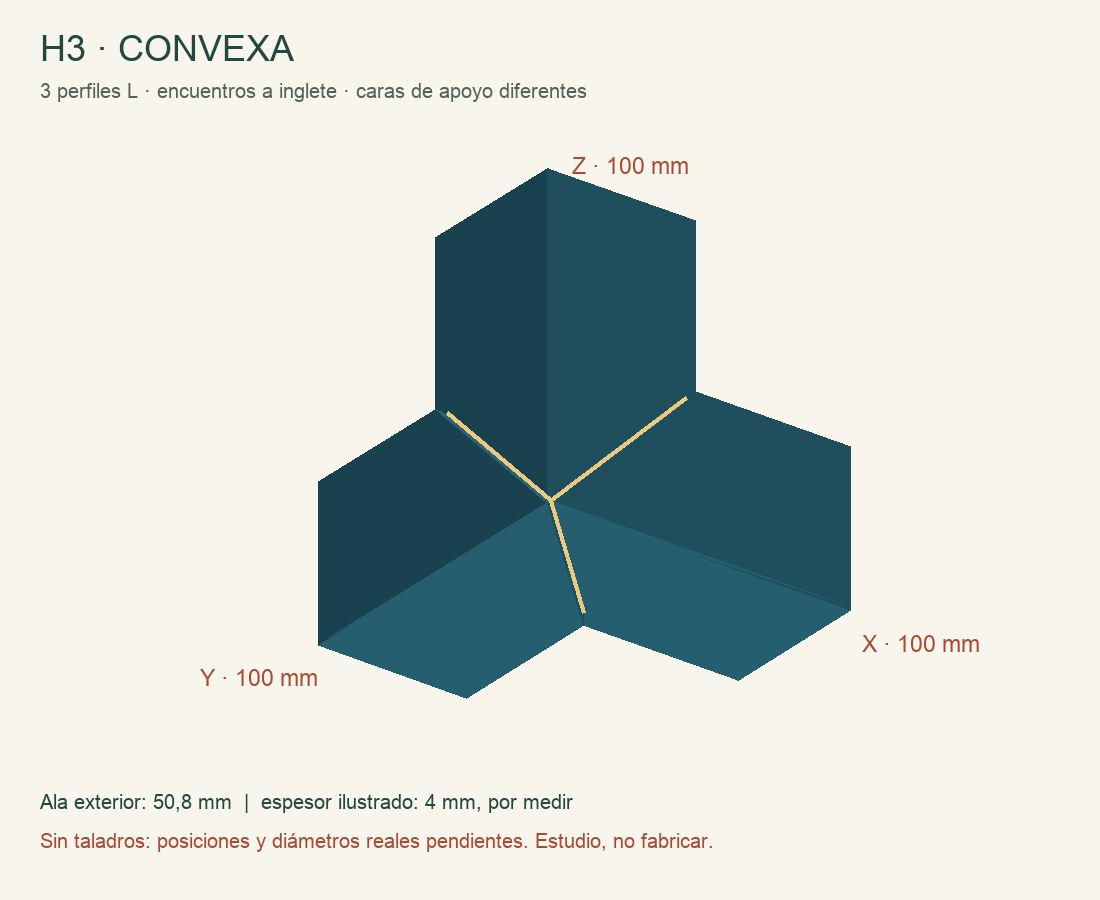

H3 convexa
24 posiciones exteriores sobre madera desnuda. Alas estimadas de 50,8 mm y brazos de 100 mm. El volumen de espesor 4 mm es una hipótesis visual.
Girar y medir en 3D ↗

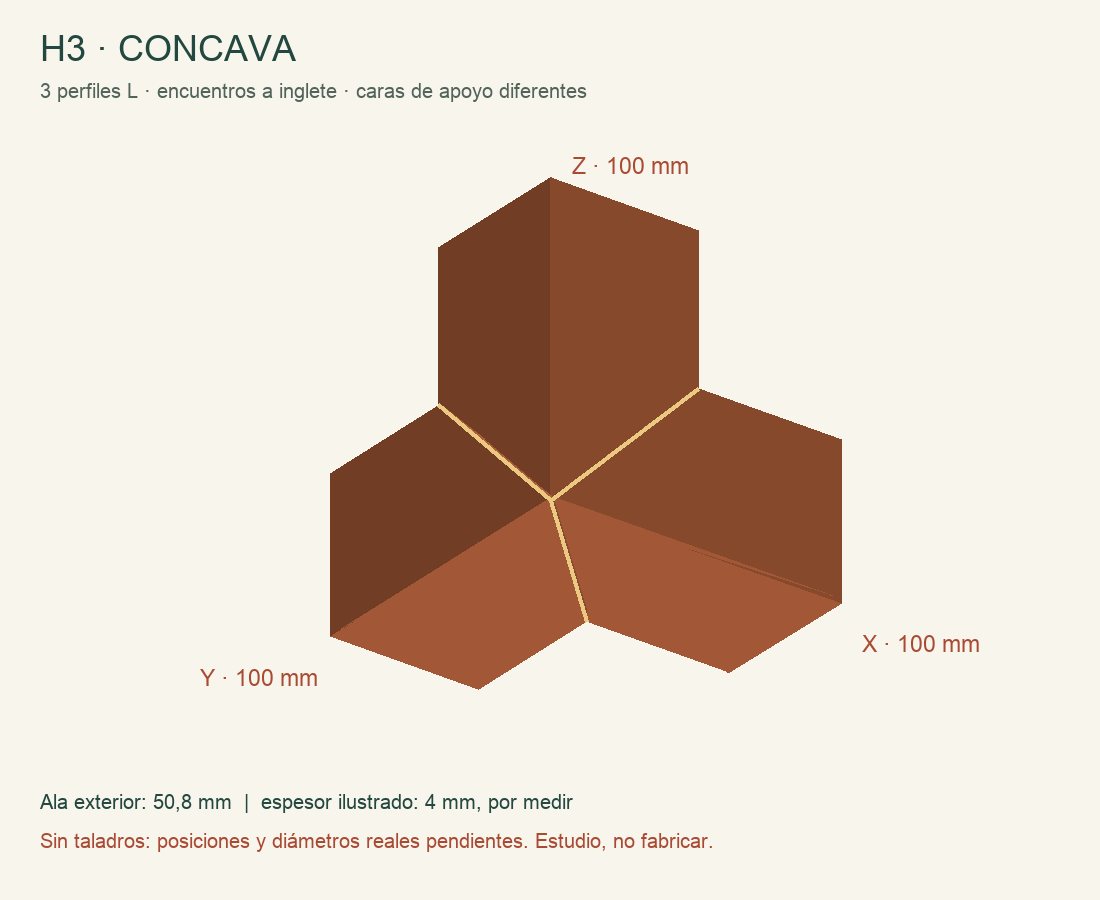

H3 cóncava
La pieza para rincón interior se muestra en 3D. En los 8 entrantes del símbolo aparece separada 160 mm con una guía: su apoyo directo en estos palos no está resuelto.
Ver la pieza cóncava ↗
Continuidad y nudos T
16 encuentros T conservan los palos de 3 m enteros. Requieren placa T/H2 u otra conexión dimensionada; el marcador violeta no es un herraje ya fabricado.
Ver orientación y auditoría de encajes ↗Una simplificación a ensayar: en los ocho entrantes puede estudiarse la H3 convexa en la esquina opuesta del volumen de madera, a 70 mm en ambos ejes del plano. El visor permite comparar esta opción. Podría unificar 32 herrajes de contorno, pero no constituye una compra aprobada: el alcance útil puede quedar en 30 mm y faltan fijaciones y soldadura.
La fachada frontal interfiere con el volumen exterior del acero en el modelo actual. Resolver rebaje o separación local antes de fijar las costaneras. Esta revisión hace visible el problema; no oculta el herraje dentro de madera para simular que encaja.
05 / Taller y transporte

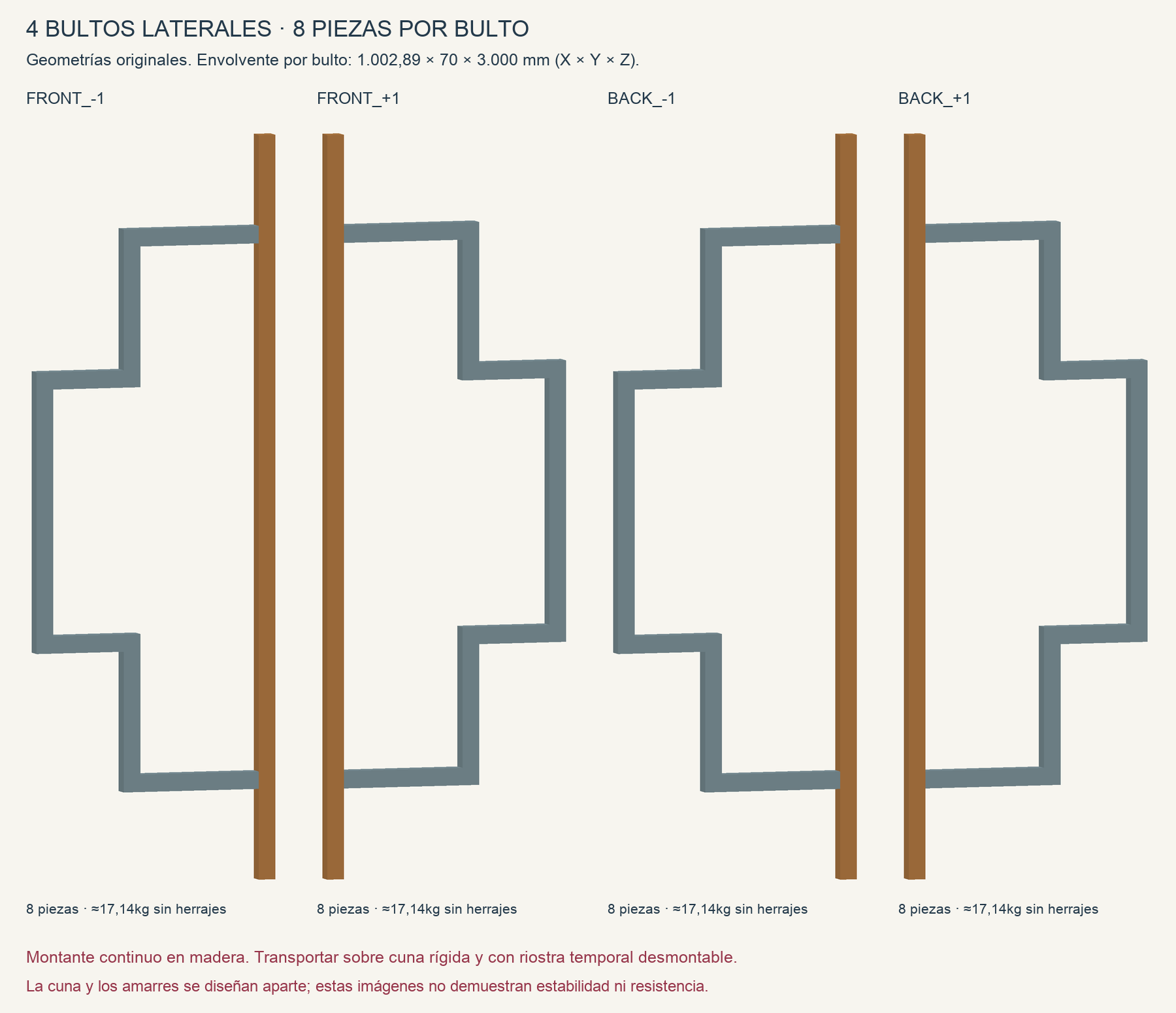

Cuatro bastidores laterales. Los palos largos, enteros.
La propuesta preferida lleva cuatro laterales planos: izquierdo y derecho del frente, izquierdo y derecho del dorso. Cada bulto reúne ocho maderas y cabe aproximadamente en 1003 × 3000 × 70 mm, antes de añadir herrajes y cuna. Cada lateral requiere arriostramiento temporal para conservar su forma durante transporte y montaje.
Los travesaños centrales, separadores y diagonales viajan en paquetes por tipo. La fachada se transporta aparte, entre tableros protectores, con separadores y amarres sobre apoyos. No apoyar peso sobre puntas, tablas finas ni huecos. La masa ilustrativa de cada lateral es 17,14 kg de madera a 500 kg/m³, sin herrajes ni cuna; no es un límite de manipulación manual.
Alternativa con mayor premontaje: llevar las dos caras completas de 3 × 3 m, cada una en una cuna plana rígida; ahorra cierres centrales en campo y aumenta el volumen y las exigencias de carga. Las fases del visor agrupan ambos laterales de cada cara. Una división horizontal que corte los montantes contradice la continuidad elegida y requeriría diseñar empalmes nuevos.
Medir y ensayar
Medir secciones reales, H3 y tornillos. Hacer un nudo exterior, uno entrante y uno T con retazos. Confirmar encajes y cerrar el detalle estructural.
Cortar por familia
Usar un mismo tope para repeticiones. Marcar tipo, ID, cara y orientación. Presentar primero una pieza; repetir sólo después de controlar longitud y escuadra.
Armar en plano
Preparar cuatro laterales, controlar sus diagonales y fijar riostras temporales. Embalar sin fachada para evitar daños en las costaneras.
Replantear y estabilizar
Resolver nivel, suelo y anclajes antes de izar. Montar postes y dorso con apuntalamiento. Unir los frentes y colocar separadores.
Cerrar el volumen
Completar travesaños y riostras de profundidad. Verificar transferencia a los postes, estabilidad y fijaciones antes de retirar apoyos temporales.
Equipar y revisar
Montar mesa desmontable, fachada y luces. Inspeccionar todo el conjunto; definir restricciones de uso y recepción antes de habilitarlo.
06 / Iteraciones siguientes
La misma silueta, otros sistemas.

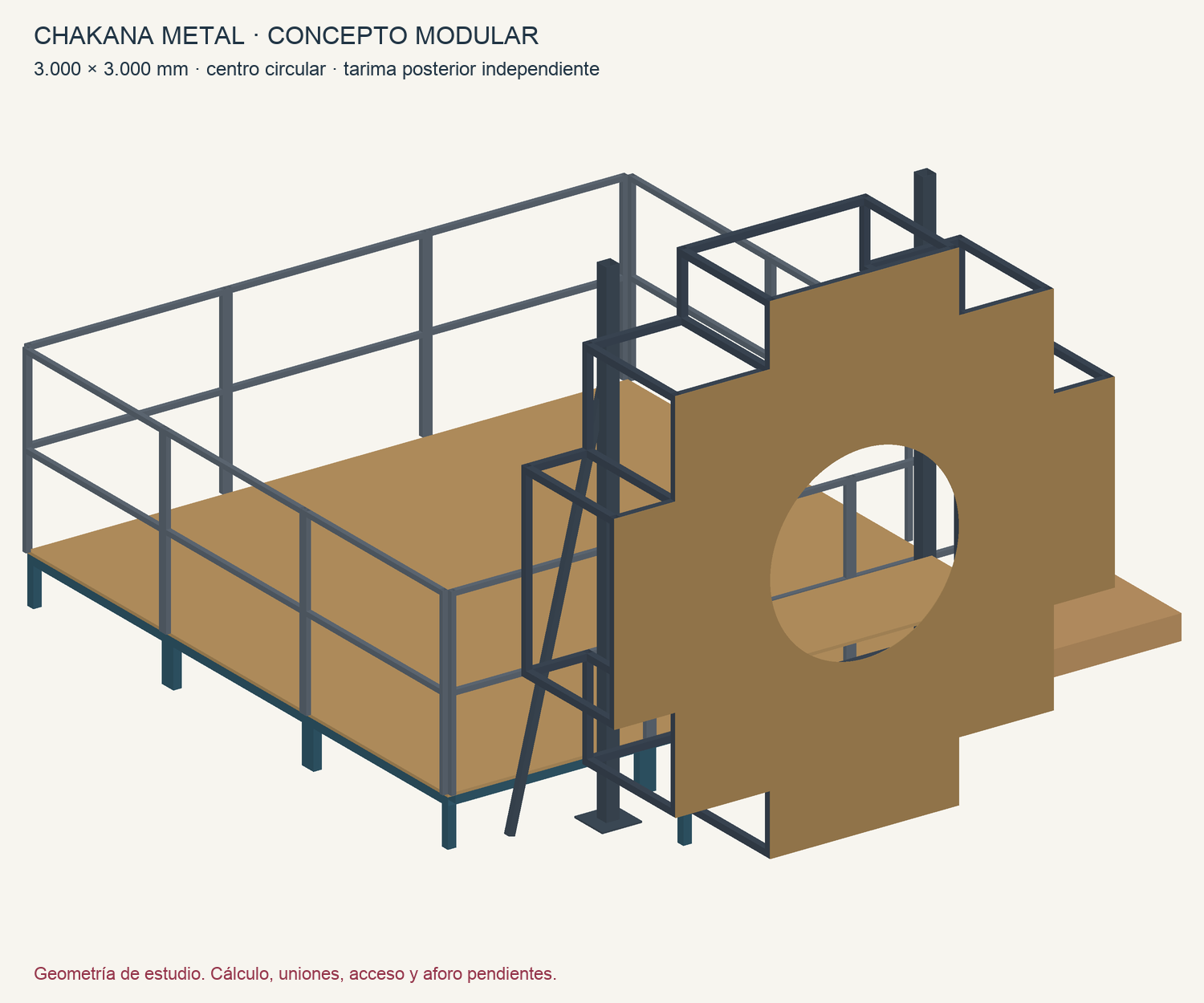

Metal · objetivo de ocho personas
Tarima independiente de 3,60 × 3,60 m a 0,30 m de altura, con nueve cassettes iguales de 1200 × 1200 mm, piso desmontable y protección de bordes. La zona de baile se sitúa detrás del símbolo; no sobre la corona de 3 m.
209 piezas de estudio en 21 tipos. La envolvente decorativa y el acceso se muestran como dos referencias adicionales: no son piezas incluidas en la compra.
Perfiles, uniones, vibración, cargas de baile, barandas y anclajes quedan pendientes de cálculo. No hay aforo aprobado.
Proyecto metálico + catálogo

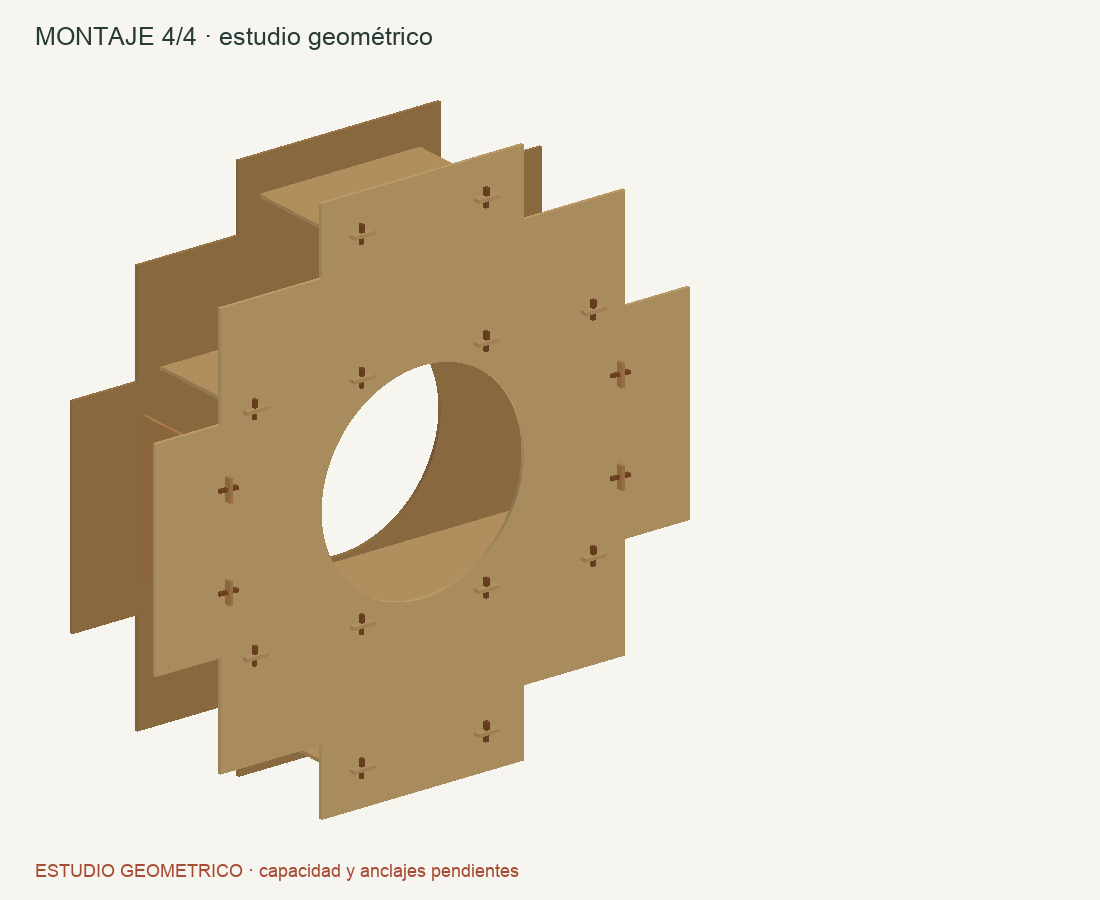

Fenólico · seis familias
Diseño propio inspirado en la lógica de montaje plano de Playatech. 54 piezas: 16 paneles, 6 costillas y 32 cuñas. Placas de 1220 × 2440 × 18 mm.
El anidado requiere 12 placas netas, más una opcional de reserva. Cuerpo de 636 mm; 706 mm incluyendo lengüetas. Ensayar espesor y tolerancia con el cupón antes de cortar las placas completas.
Es la variante recuperable. El fenólico y sus resinas quedan excluidos de la quema artística.
Proyecto encastrable + anidado07 / Compra, reserva y prototipo
Cantidades trazables. Cotizaciones pendientes.
| Rubro / variante | Compra de estudio | Condición |
|---|---|---|
| Madera 3×3 | 24 barras netas + 2 de reserva = 26 | 70 × 70 mm reales supuestos; stock de 3050 mm mínimo. |
| Madera 4×4 | 4 barras netas + 1 de reserva = 5 | 90 × 90 mm reales supuestos; stock de 3050 mm mínimo. |
| Fachada y mesa | Costaneras seleccionadas + 20 %; una placa fenólica para mesa | Metros exactos en CSV; tablero final de 1800 × 620 × 18 mm. |
| Herrajes, tornillos y anclajes | Cantidad pendiente de diseño | Relevar H3 existentes; no equivale a costo cero. |
| Metal | Perfiles por sección y 9 tableros de piso | Listado orientativo independiente; incluye reservas expresas en su CSV. |
| Fenólico encastrable | 12 placas netas + 1 opcional | El anidado separa piezas al menos 8 mm. Corte y tolerancia por cupón. |
El plan de barras de madera reserva 20 mm para saneo total y 5 mm por corte. La reserva se lleva entera; no sumar dos veces su porcentaje al comprar. Confirmar largo comercial, sección real, defectos y disco antes de usar este aprovechamiento. Las cantidades nuevas sustituyen las de geometrías anteriores; todavía no hay un total monetario actualizado con cotizaciones vigentes.
Prototipo de 1 m, sin mesa
146 piezas a escala geométrica 1:3, con los cuatro montantes continuos y las mismas diagonales. Secciones de estudio: 23,333 y 30 mm; deben adaptarse al stock real antes de cortar. Programa de cuatro semanas: medir y ensayar, preparar laterales, unir y arriostrar, montar piel y registrar ajustes.
Modelo 1 m · Despiece · Programa y condiciones08 / sonido, luz y energía
La misma obra.
Distintos equipos.
Luz pixel desmontable
La simulación recupera el contorno, el aro circular y ocho trazos diagonales de la composición anterior. Hay escenas de pulso, respiración, cuatro rumbos y recorrido cromático.
El objetivo de control sigue siendo ESP32 con ejecución autónoma y control desde Chromatik. El trazado animado usa 772 muestras visuales; no son 772 píxeles a comprar. Longitud real, tensión, consumo, inyección y protección se cierran con la tira elegida.
Antecedente del layout y cortes de LED ↗Propios y alquiler, por separado
El selector recupera EV/QSC, Celestion, Yamaha y Stagepas. Para Yamaha se representan dos DSR112 y dos DXS15; la versión de los subwoofers sigue por confirmar.
El presupuesto para presentar en Fuego debe contener materiales. Sonido y energía de alquiler se mantienen como alternativa independiente; el uso de equipos propios queda sujeto a inventario y prueba.
Los documentos de esta sección son referencias históricas rotuladas. No reemplazan el cómputo geométrico actual ni confirman disponibilidad o precios.
09 / Condiciones para llevarlo a obra
Dos anclajes posibles, a dimensionar para el terreno.
A · Anclaje al suelo
Bases y tensores conectados a anclajes específicos, fuera de la circulación. Verificar extracción, suelo húmedo, servicios enterrados y cargas de viento. Tipo, cantidad y profundidad dependen del sitio y del cálculo.
B · Base con lastre
Estabilizadores con lastre asegurado mecánicamente, reparto de carga y brazo resistente calculados. El peso suelto junto a un poste no constituye un anclaje. Mantener libres accesos y recorridos.
La continuidad de los palos reduce empalmes, pero no demuestra por sí sola resistencia. Falta comprobar uniones, arriostramiento, vuelco, deslizamiento, levantamiento y deformación. La versión metálica además requiere análisis de vibración, baile, acceso y protección de bordes.
Para lluvia: proteger cantos, evitar agua retenida y contacto directo de madera con suelo; prever electrónica, fuentes y conectores exteriores como módulos desmontables, con desconexión y revisión eléctrica. Ninguno de estos modelos certifica impermeabilidad. Separar componentes reutilizables antes de cualquier quema autorizada: fenólico, cables, LED, fuentes y materiales con tratamientos desconocidos no forman parte del combustible previsto.
10 / entregar y compartir
El proyecto, en un solo lugar.
Presentación y dossierPDF / revisión 16 ↗Proyecto completoZIP / modelos, cortes, visor ↓34 familias de maderaCSV / 154 posiciones ↓Planos de geometría vigenteSVG / A2 a 1:20 ↗Modelo 3D intercambiableGLB / geometría en metros ↓Modelo editable compatibleDAE / sin SKP nativo ↓Resultados de las verificacionesJSON ↗Qué recuperamos y qué cambióMemoria de revisión ↗
Descomprimí el paquete para abrir el índice y el visor sin dependencias de servicios externos. Conservá juntos sus archivos. Las láminas 1:1 requieren impresión al 100 % y control con la regla de escala.
Qué se conserva de cada versión
| Versión | Aporte a la revisión vigente |
|---|---|
| 12 | Ambiente serrano, DJ y público opcionales, horas del día y composición de luces. |
| 13 | Animación por etapas, lectura de módulos, aislamiento y comparación del premontaje. |
| 15 | Geometría de 154 piezas con cuatro 3×3 y dos 4×4 continuos, marco central integrado, metal y fenólico. |
| 16 | 34 familias canónicas, colores por familia o módulo, H3 visibles a escala y revisión de sus interferencias. |
No se reintroducen los ocho cuadrantes que cortaban barras continuas. Los planos históricos conservan su revisión de origen; sólo la geometría v15 declarada y las equivalencias v16 coordinan este conjunto.
Referencias y alcance técnico
Chacana · Tawa Chakana · Playatech · Reglamentos CIRSOC
La proporción elegida es una interpretación normalizada y documentada de la referencia, no una medida histórica universal. Las secciones reales, H3 y suelo todavía requieren medición. El uso de madera es «no trepar»; la capacidad accidental y la plataforma metálica de ocho personas requieren cálculo profesional.
