Tandil / arte, taller y encuentro / revisión 18.7
Una Chakana de tres metros. Un círculo para el DJ. Una pista que se reúne alrededor de la luz.
Revisión 18.8. Modelo, despiece, herrajes y luces comparten la misma geometría. Las fijaciones, los anclajes y la resistencia requieren verificación antes de fabricar.
01 / recorrer y comprender
Paisaje serrano con 159 personas mirando hacia la Chakana, cuatro bailarines humanos animados en primer plano y DJ. Activá DJ y público; recorré amanecer, día, atardecer y noche. Obras vecinas: reconstrucciones aproximadas.
La escena y el montaje comparten exactamente el mismo GLB. Personas, sonido, paisaje y obras vecinas son estudios visuales; la animación LED no es una predicción fotométrica ni un cómputo de compra. Fuentes y alcance de las obras vecinas ↗
Revisión 18.8 / fabricar y montar
La auditoría de la geometría v15 encontró cuatro cruces del centro con maderas alineadas que bloquean el atornillado axial. Otros seis separadores pierden acceso al colocar los enlaces y la V posterior. La opción principal premonta dos cuerpos volumétricos y presenta 15 pasos; permanecen las alternativas de 31 pasos para alas planas y 29 para caras completas. En cada opción, las 154 maderas se asignan una sola vez.
Propuesta: fijación por la cara lateral interior con una placa dimensionada para la unión. Son cuatro de los 16 encuentros T, no cuatro uniones extra. Se conservan los cortes. La envolvente violeta del visor muestra su ubicación y el volumen de herramienta; no es un plano de perforado aprobado.
Unir los 20 separadores con los bastidores retenidos en útiles; después colocar diagonales de profundidad, postes, enlaces y V posterior. Los seis accesos críticos están identificados por ID. Mantener apuntalamiento durante todo el cierre del cuerpo.
La viga de mesa tapa el acceso a los dos cruces inferiores. Fijarlos e inspeccionarlos antes de instalar la mesa; completar la piel al final.
Qué se comprobó: inventario de 154 piezas, geometría y accesos concretos sobre el modelo. Qué sigue abierto: tornillos y agujeros reales, placas, apoyo de H3, soldadura, anclajes y capacidad. Cada pieza tiene su estado; no se declara toda la instalación lista para fabricar.
02 / Versión de madera

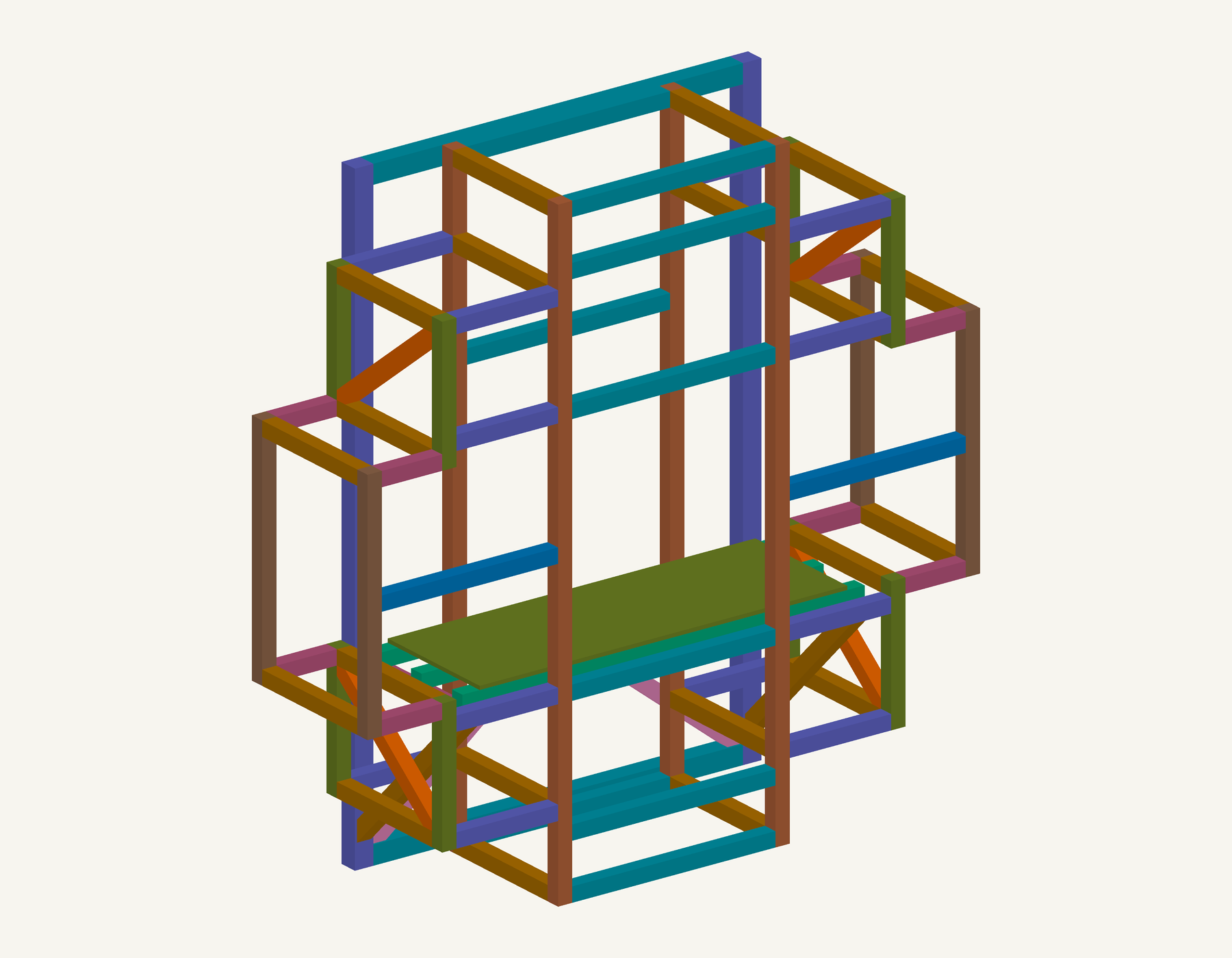

Cuatro palos 3×3 de 3000 mm, dos por cara, además de dos postes posteriores 4×4 de 3000 mm. Los montantes forman también los lados del marco central: se eliminan empalmes en esas líneas.
Diez travesaños comparten el mismo largo de 994,22 mm. Los veinte separadores entre caras son iguales, de 640 mm. Se añaden cuatro diagonales laterales iguales para vincular frente y dorso.

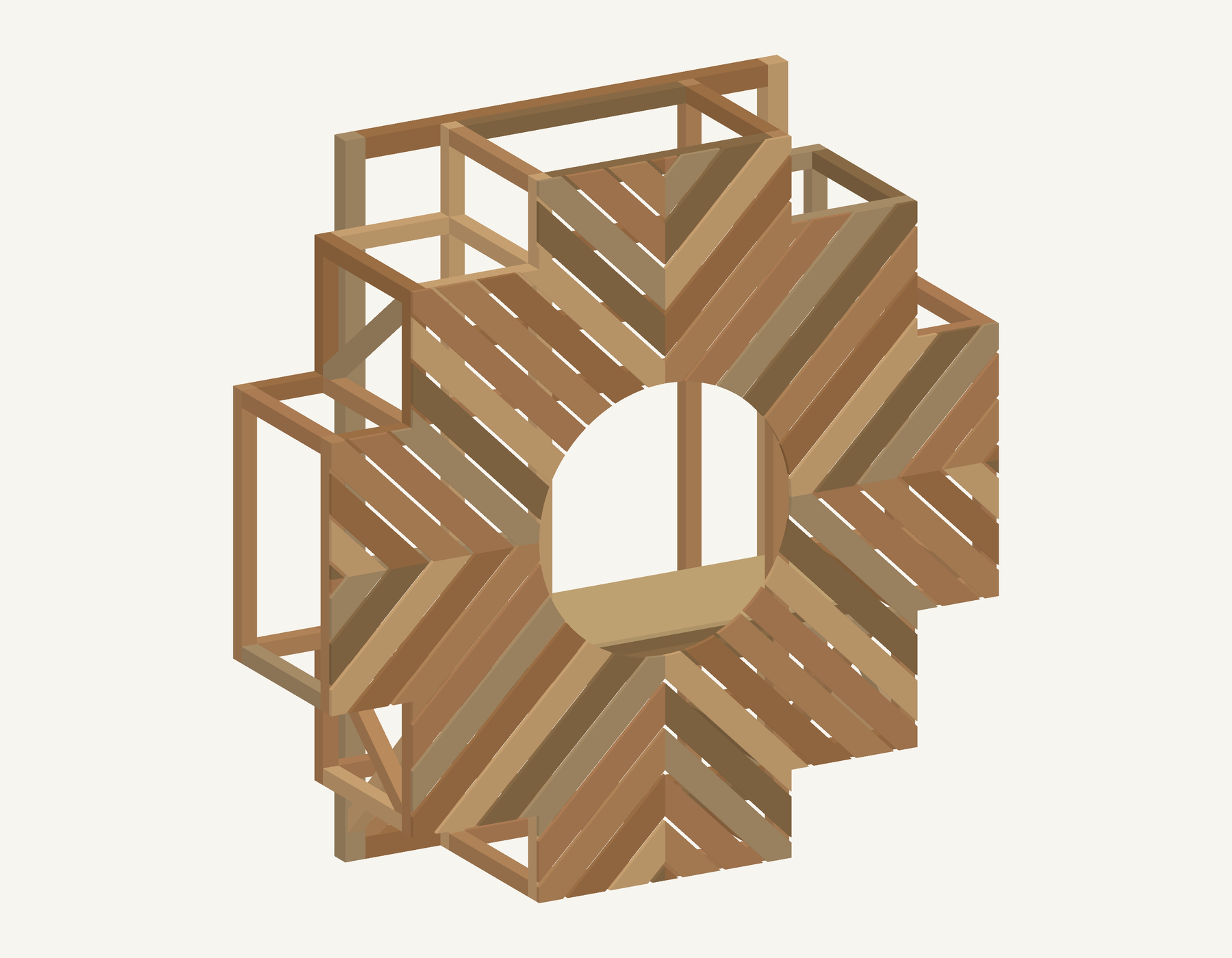

El revestimiento conserva el círculo de Ø1134,22 mm. Tal como se acordó, los montantes quedan detrás de sus bordes y ocupan 70 mm a cada lado; el ancho libre horizontal es 994,22 mm.
La referencia es la silueta Tawa Chakana de Wikimedia, normalizada a 3000 mm y simetrizada. Es una interpretación geométrica documentada, no una proporción histórica universal. La fachada, el bastidor y sus elementos funcionales se distinguen: la mesa y los apoyos posteriores no tienen simetría en todos los ejes.
La revisión geométrica reunió 45 códigos anteriores en 34 familias de perfil equivalente a resolución de 0,01 mm. Se conservan los 154 IDs y sus ubicaciones. Los dibujos canónicos actualizan cantidad y equivalencias; ninguna pieza se acortó para lograr esta simplificación.
03 / catálogo canónico
El dibujo se muestra junto a su cantidad. En el visor podés destacar una familia completa, aislarla y volver al conjunto. Los colores ayudan a leer; el código y los IDs confirman la pieza.
70 × 70 mm · largos 640 mm
Identificar todas en 3D ↗
70.00 × 70 mm · largos 3000 mm
Identificar todas en 3D ↗
70.00 × 70 mm · largos 994.22 mm
Identificar todas en 3D ↗04 / el encuentro entre piezas
La revisión comprueba cada ubicación sobre las maderas reales del modelo. Se muestran 32 H3 convexas en contacto, sin piezas flotantes. Las cóncavas se explican en su propio detalle: no hay una ubicación compatible validada en este cuerpo.
Tres brazos ortogonales, alas estimadas de 50,8 mm y largo de 100 mm. Se incorporan las ocho ubicaciones que antes se mostraban desplazadas. Espesor, agujeros y soldaduras requieren medición y dimensionamiento.
Examinar el herraje en 3D ↗
Una unión interior de tres caras no coincide automáticamente con un entrante de la silueta. El detalle muestra su funcionamiento ideal; forzarla aquí genera desplazamientos o interferencias. No se cuenta entre las piezas montadas.
Entender la pieza cóncava ↗
Ocho pertenecen al contorno y ocho al marco central. Los cuatro cruces delanteros auditados forman parte de esos 16. Usar una placa o conector dimensionado; un marcador del visor no es una fijación fabricada.
Mapa, contactos y ambas H3 ↗
Las dos T40 forman una única V invertida. El vértice toca sólo la otra riostra; no tiene un travesaño detrás. La propuesta usa una placa sobre su cara posterior para fijar a fibra lateral, con acceso de herramienta.
Se corrigió el rótulo del corte: eje a 38,505° respecto a horizontal. El largo de 1.178,09 mm y la geometría se conservan. La placa, sus agujeros y los conectores inferiores siguen pendientes de dimensionamiento.
Ver apoyos, cortes y encuentro 3D05 / Taller y transporte · plan principal
Premontar un volumen izquierdo y uno derecho, cada uno con frente, dorso, separadores, dos palos 3×3 continuos de 3 m y un poste 4×4. Los 16 cierres centrales viajan enteros como kit: no se introduce un empalme en mitad de la base ni de los costados.
69 piezas · 107,2 kg de madera nominal. Envolvente aproximada 3000 × 1500 × 800 mm, sin cuna, H3 ni tornillos.
69 piezas · 107,2 kg de madera nominal. El mismo patrón especular de cortes y premontaje.
16 piezas · 66,6 kg de madera nominal. Travesaños, apoyos y mesa fenólica protegidos por separado.
Los pesos derivan de 500 kg/m³ para madera y 650 kg/m³ para el fenólico; cambian con especie, humedad, herrajes y cunas. La caja del camión se estima en 2,4 m de ancho y 15 m de largo: los cuerpos se llevan acostados, uno detrás del otro, usando el largo. Falta medir puerta, alto útil y posibilidad de descarga. Cada bulto se pesa ya terminado antes de planear su maniobra.
Cortar por familia con tope, marcar los 154 IDs y ensayar H3 y tornillos reales en nudos de prueba.
Unir frente y dorso de cada lado con separadores y riostras en cuna. Atornillar las uniones que luego tapará la fachada.
Proteger las puntas, el círculo y las tablas recuperadas. Agregar travesaños temporales removibles y amarrar las cunas, nunca la piel.
Instalar anclajes, izar cada cuerpo con apoyo diseñado y apuntalar ambos antes de unirlos. Mantener libres las caras de atornillado del centro.
Colocar barras enteras del kit, fijar los nudos accesibles y completar dorso y anclajes. Luego montar mesa desmontable.
Pesar bultos, medir conjunto real, registrar fijaciones, revisar lluvia y electricidad; la madera sigue siendo no trepable.
El visor conserva cuatro laterales planos y dos caras planas como alternativas. La estrategia de dos volúmenes es la preferida para la obra principal de madera, pendiente de ensayo de taller y cálculo de uniones.
06 / Iteraciones siguientes
Se estudian cuatro zonas dentro de las alas de la propia Chakana, sin tarima posterior. Ocho puntos rojos son posiciones de carga para evaluar el caso más desfavorable; no representan aforo aprobado.
El modelo, las láminas por pieza y el metrado usan dos secciones comerciales: 50×50×3,2 y 80×80×3,2 mm. Se estudian dos mitades volumétricas que viajan en un camión con seis cierres enteros estibados dentro. Esta selección es de estudio y no libera fabricación.
Perfiles, agarres, accesos, caídas, uniones, vibración y anclajes requieren diseño estructural para ocho personas. No hay aforo aprobado.
Proyecto metálico + catálogo

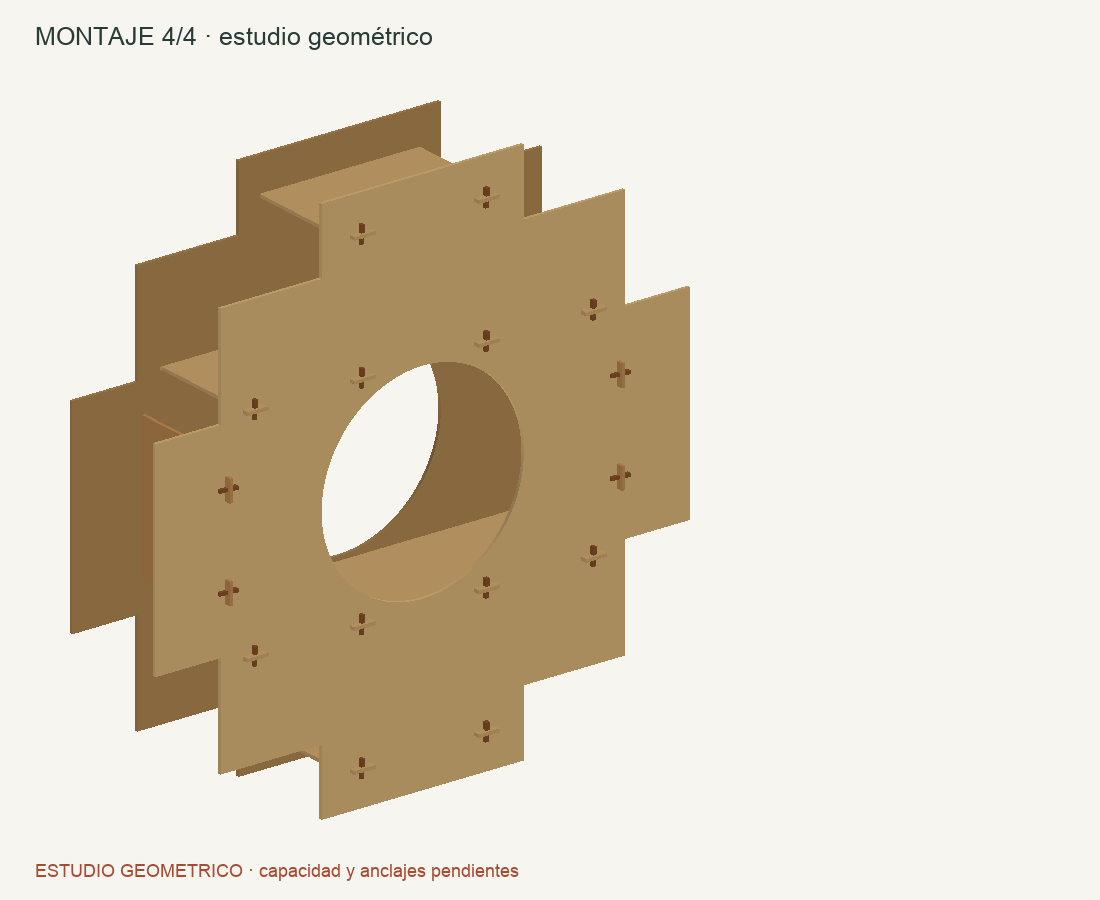

Diseño propio inspirado en la lógica de montaje plano de Playatech. 54 piezas: 16 paneles, 6 costillas y 32 cuñas. Placas de 1220 × 2440 × 18 mm.
El anidado requiere 12 placas netas, más una opcional de reserva. Cuerpo de 636 mm; 706 mm incluyendo lengüetas. Ensayar espesor y tolerancia con el cupón antes de cortar las placas completas.
Es la variante recuperable. El fenólico y sus resinas quedan excluidos de la quema artística.
Proyecto encastrable + anidado07 / Compra, reserva y prototipo
| Rubro / variante | Compra de estudio | Condición |
|---|---|---|
| Madera 3×3 | 24 barras netas + 2 de reserva = 26 | 70 × 70 mm reales supuestos; stock de 3050 mm mínimo. |
| Madera 4×4 | 4 barras netas + 1 de reserva = 5 | 90 × 90 mm reales supuestos; stock de 3050 mm mínimo. |
| Fachada y mesa | Costaneras seleccionadas + 20 %; una placa fenólica para mesa | Metros exactos en CSV; tablero final de 1800 × 620 × 18 mm. |
| Herrajes, tornillos y anclajes | 32 H3 convexas de estudio; 16 T y nudos diagonales por dimensionar | Relevar existentes y descontarlos de la compra. Cóncavas montadas: 0. Tornillos, placas y anclajes aún por definir. |
| Luz pixel | 604 píxeles; 20,133 m instalados; 5 rollos de 5 m | Hipótesis de tira direccionable de 30 píxeles/m. Reserva de corte 4,867 m; confirmar producto y especificaciones antes de comprar. Materiales por rubro. |
| Metal | Barras del símbolo integradas; zonas de carga sólo de estudio | Inventario geométrico filtrado; no emitir compras hasta calcular estructura y anclajes. |
| Fenólico encastrable | 12 placas netas + 1 opcional | El anidado separa piezas al menos 8 mm. Corte y tolerancia por cupón. |
El plan de barras de madera reserva 20 mm para saneo total y 5 mm por corte. La reserva se lleva entera; no sumar dos veces su porcentaje al comprar. Confirmar largo comercial, sección real, defectos y disco antes de usar este aprovechamiento. Las cantidades nuevas sustituyen las de geometrías anteriores; el presupuesto provisional 18.3 separa precios publicados y provisiones pendientes de cotizar.
Las 154 piezas y 34 familias del modelo grande, incluidas la mesa, la fachada y el círculo, se escalan matemáticamente a 1:3. Tiene catálogo propio, láminas 2D + 3D a escala física 1:8 y un armado interactivo de 31 o 29 pasos. Las secciones finales de 23,33 y 30 mm requieren regruesado; los herrajes mini son muestras.
La obra principal es la de madera de 3 m; la metálica sigue como exploración no liberada. Hay tres opciones de presupuesto de madera para 3 m y 1 m. Cada material muestra cantidad, precio unitario, subtotal, fuente y estado de la cotización; incluye embalaje y transporte. Los ítems sin oferta firme están identificados como provisión.
Materialidad / comparar antes de elegir
En «Obra encendida» podés cambiar la cobertura entre madera recuperada, tela clara, malla de cuadrados abiertos y estructura sin piel. La simulación mantiene el contorno de 3 × 3 m y el centro circular.
Textura del antecedente construido. Conserva el catálogo actual y exige selección, cortes y fijación pieza por pieza.
Paños desmontables con bordes y círculo reforzados. Presenta una superficie más continua para la luz; requiere definir producto, tensión, lluvia y viento.
Deja ver la profundidad y aporta transparencia. La muestra visual de 25 mm no es un SKU de compra ni un factor calculado de reducción del viento.
Las alternativas son estudios de piel desmontable. El taller sigue mostrando la madera del catálogo. Retirar textiles, polímeros, fenólico y equipos antes de cualquier quema autorizada.
08 / sonido, luz y energía
La simulación recupera el contorno, el aro circular y ocho trazos diagonales de la composición anterior. Hay escenas de pulso, respiración, cuatro rumbos y recorrido cromático.
La propuesta actual define 604 píxeles a 30 píxeles/m: 20,133 m de tira y cinco rollos de 5 m, con reserva de corte. El dossier distingue recorrido, tramos de tira y puentes de cable. Los 772 puntos de la simulación anterior eran muestras visuales y no un cómputo de compra.
ESP32 para ejecución autónoma y entrada desde Chromatik. Esquemas separados de señal y alimentación, cadenas identificadas, cortes por rollo y materiales por rubro. Producto, consumo, fuentes y protecciones requieren confirmar sus fichas y la instalación real.
El selector permite EV/QSC, Celestion y Stagepas. El documento original identifica 2 SR1 MK2, 2 SR2 MK2 y controlador SR. La nueva vista distingue los dos transductores de 8 pulgadas del SR1; el SR2 ahora reproduce la caja negra con rejilla de la foto del usuario, con cotas provisionales. Las opciones activas de audio son EV/QSC, Celestion y Stagepas.
El presupuesto para presentar en Fuego debe contener materiales. Sonido y energía de alquiler se mantienen como alternativa independiente; el uso de equipos propios queda sujeto a inventario y prueba.
El diseño LED R18 tiene su propio cómputo y esquemas. Los antecedentes de sonido, energía y precios conservan su fecha de origen; no confirman disponibilidad ni cotizaciones actuales.
09 / Condiciones para llevarlo a obra
Bases y tensores conectados a anclajes específicos, fuera de la circulación. Verificar extracción, suelo húmedo, servicios enterrados y cargas de viento. Tipo, cantidad y profundidad dependen del sitio y del cálculo.
Estabilizadores con lastre asegurado mecánicamente, reparto de carga y brazo resistente calculados. El peso suelto junto a un poste no constituye un anclaje. Mantener libres accesos y recorridos.
La continuidad de los palos reduce empalmes, pero no demuestra por sí sola resistencia. Falta comprobar uniones, arriostramiento, vuelco, deslizamiento, levantamiento y deformación. La versión metálica además requiere análisis de vibración, baile, acceso y protección de bordes.
Para lluvia: proteger cantos, evitar agua retenida y contacto directo de madera con suelo; prever electrónica, fuentes y conectores exteriores como módulos desmontables, con desconexión y revisión eléctrica. Ninguno de estos modelos certifica impermeabilidad. Separar componentes reutilizables antes de cualquier quema autorizada: fenólico, cables, LED, fuentes y materiales con tratamientos desconocidos no forman parte del combustible previsto.
10 / entregar y compartir
Descomprimí el paquete para abrir el índice y el visor sin dependencias de servicios externos. Conservá juntos sus archivos. Las láminas 1:1 requieren impresión al 100 % y control con la regla de escala.
| Versión | Aporte a la revisión vigente |
|---|---|
| 12 | Ambiente serrano, DJ y público opcionales, horas del día y composición de luces. |
| 13 | Animación por etapas, lectura de módulos, aislamiento y comparación del premontaje. |
| 15 | Geometría de 154 piezas con cuatro 3×3 y dos 4×4 continuos, marco central integrado, metal y fenólico. |
| 17 | Auditoría inicial de accesos de tornillos, placas interiores de estudio, comparación de coberturas y revisión Celestion. |
| 18.1 | Sonido main/monitor con postes entre cajas, metal integrado sin tarima y comparación sin H3. |
| 18 | 32 H3 convexas en contacto, cóncava explicada aparte, casita posterior y rótulo angular corregido, 31/29 pasos elegibles y diseño de 604 píxeles. |
| 16 | 34 familias canónicas, colores por familia o módulo, H3 visibles a escala y revisión de sus interferencias. |
No se reintroducen los ocho cuadrantes que cortaban barras continuas. Los planos históricos conservan su revisión de origen; la geometría v15 declarada, las equivalencias v16 y la secuencia R18 coordinan este conjunto.
Chacana · Tawa Chakana · Playatech · Reglamentos CIRSOC
La proporción elegida es una interpretación normalizada y documentada de la referencia, no una medida histórica universal. Las secciones reales, H3 y suelo todavía requieren medición. El uso de madera es «no trepar»; la capacidad accidental y la Chakana metálica integrada para ocho personas requiere cálculo profesional.
